KENDALI IoT Menggunakan Laptop Versi Arduino UNO 1.6 // VB.6

Selamat membaca dan menikmati sajian lezat di atas LAPY dengan PC Arduino UNO ......

Semangat Mencoba :

1. Open Arduino UNO, Versi sesuka Hati

2. Masukan Program berikut :

int ledPin = 13; // the number of the LED pin

char ser;

void setup() {

  Serial.begin(9600);  // komunikasi serial dari Arduino ke Komputer

    pinMode(13,OUTPUT);

    digitalWrite(ledPin,LOW);

 }

void loop() {

// Program Bottom

  ser = Serial.read();

  if (ser == 'H')

  {

    digitalWrite (ledPin,HIGH);

  }

  else  if(ser == 'M')

  {

   digitalWrite (ledPin,LOW);

  }



}

3. Setelah Verify pada arduino maka Open Visual Basic 2006, kemudian buat lah layout

4. settingan shape sebagai berikut :

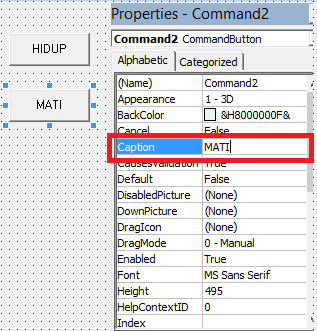

5. Setting Bottom : "Command"

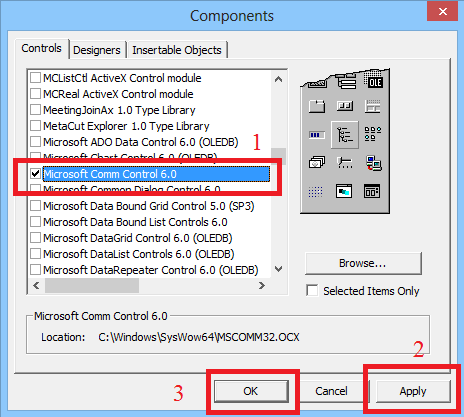

6. Input Comm  atau hubungan serial pada arduino ke PC

7. Nah, Apabila terjadi kendala makan pastikan settingan pada COM ...

8. Tinggal masukan Program VB.6.0

    Private Sub Command1_Click()

    Shape1.BackColor = vbRed

    MSComm1.Output = "H"

    Text1.Text = "HIDUP"

    End Sub

    Private Sub Command2_Click()

    Shape1.FillColor = vbWhite

    MSComm1.Output = "M"

    Text1.Text = "MATI"

    End Sub

    Private Sub Form_Load()

    MSComm1.PortOpen = True

    End Sub

9. Cek UP  ?  Selesai

NB : Pastikan arduino Uno sudah tertancap di PC atau Laptop
